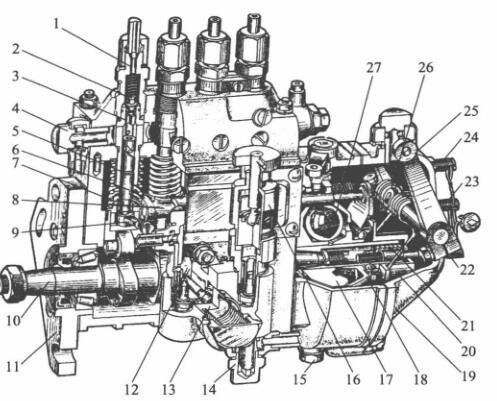

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-直流电油管管接头管接头; 2-有油阀; 3-有油阀门法兰; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵压缩拉簧; 8-油门撑杆;  9-调臂; 10-气缸轴; 11-放置接盘; 12-输油管线管泵弯矩轮; 13-输油管线管泵; 15-放油螺塞; 16-手真空泵;  17-驱动包盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核压缩拉簧; 22-剩余油量调正螺丝; 23-怠速急停开关螺丝; 24-高速路急停开关螺丝; 25-变频调速器手柄; 26-变频调速器压缩拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的基本功效是要确保喷油开使每时每刻的最准性，对待多缸发动机机一般说来，还是要确保各缸喷油每时每刻的不对性。起要确保反应的地理位置是滑动上部到进行调节垫板上平米的较高H。当喷液压油泵轴承轴齿轮轴传动与曲轴齿轮轴传动相比地理位置一段时，H越大，齿轮泵开起进油孔的每时每刻越快，喷油开使每时每刻也越快。反过来说，H越小，喷油开使每时每刻越迟缓。以至于要给出开发和冲击试验推算应该的滑动体工做较高H，以要确保喷油开使每时每刻的最准性。

1-凸轮轴轴; 2-注塞泵泵泵斜槽; 3-泵盖; 4-导航定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-注塞泵泵泵; 14-注塞泵泵泵套简;  15一注塞泵泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫铁; 19-中键

  这对多缸机，各分泵的H值应一样。修整垫板在喷助力泵恢复出厂设置时均已调好，不要轻易相互交换。垫板是用耐腐蚀相关材料制出齐头并进行渗碳以延长氏硬度，因选择中后易破损。如长时期选择后破损较多，可换面选择。

  喷真空泵泵体分两排几部分，喷真空泵上体应用在装配轴向柱塞泵泵泵泵泵偶件及脸上出油阀偶件，下身应用在装配凸轮轴轴、滚轴体和输真空泵等。泵体前侧的中部会开检视窗孔，若要检修和调节泵加油量。下部分有检视汽油密度机油面的检视孔。喷真空泵上体中含一只油道，与各轴向柱塞泵泵泵泵泵套筒很多的方形油槽相连。方形油槽则与轴向柱塞泵泵泵泵泵套筒上的进、回油孔相连。由输真空泵供来的非高压油按照进液压管管接线头进人油道中。油道中的汽油密度工作压力由装在回液压管管接线头内的回油阀把控，一标准要求保持稳定在5～10kPa时间范围内。汽压过低，在轴向柱塞泵泵泵泵泵上行时，汽油密度不要发展按照进油孔进人轴向柱塞泵泵泵泵泵上端油腔。当加油量过重而使汽压增加时，一丝丝的汽油密度会顶开回油阀进入到汽油密度细滤器中。
