本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油发电量机柜供电系统箱的功效： 1、科学的划分能量。 2、便捷对电路原理的开关基本操作。 3、有较高的安会保护等级划分，能抽象化的出现集成运放的导通形态。

项目名称：656KW重油生产发交流接触器组单机配电箱主要元件明细清单
电气安装箱注意构件明细单
序号顺序	命名	外形尺寸型号外形尺寸	企业	数据	产家
1	塑壳高压	NXM-1250S/3300 1250A	台	1	正泰
2	并网发发动机柜把控器	HGM6110	只	1	众智
3	发电站机时速掌控器	C2002	只	1	孚创
4	电流电源线电源模块	DC24V	只	1	众智
5	超小型之间保险丝产品	HH54P    DC24V	只	2	正泰
6	中型中心继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

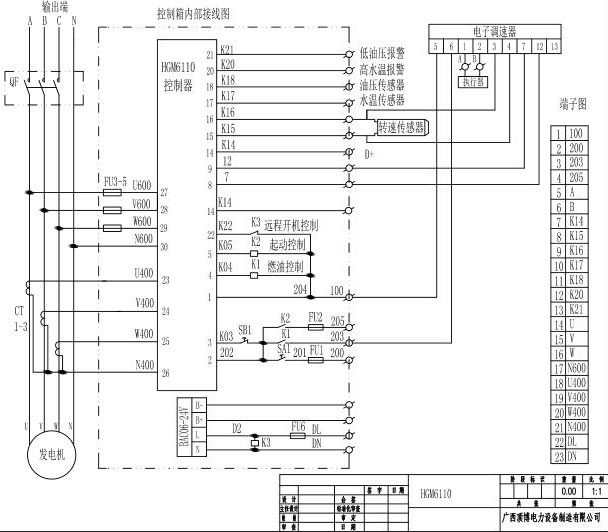

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.bjtkyygl.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
