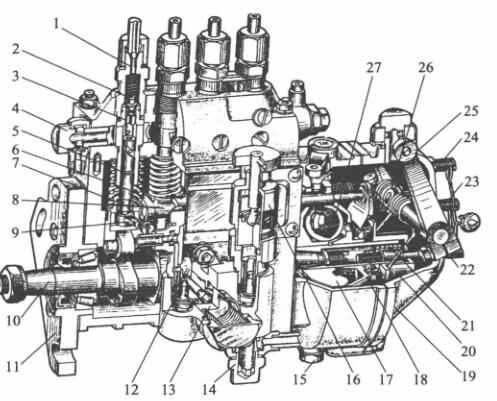

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

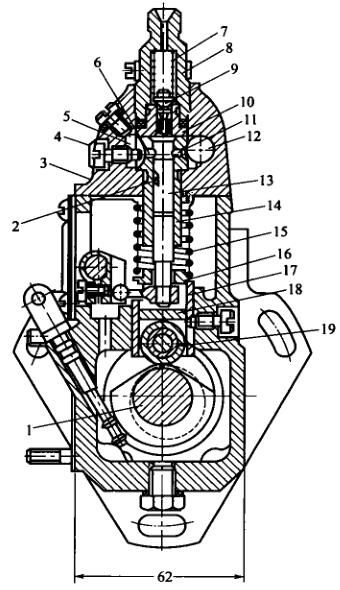

   I号喷油泵的分泵构造图

1-高压电油管管接头管接头; 2-脸上很油阀; 3-脸上很油阀块; 4,14-进油螺丝钉; 5-套简; 6-注塞泵; 7-注塞泵拉簧; 8-油门支撑杆;  9-控制臂; 10-凸轮轴轴; 11-确定接盘; 12-石油管道泵轴力轮; 13-石油管道泵; 15-放油螺塞; 16-手高压油泵;  17-动力盘; 18-从动盘; 19-箱体; 20-滑套; 21-更改拉簧; 22-加油量更改螺丝钉; 23-怠速急停开关螺丝钉; 24-高速路急停开关螺丝钉; 25-变速手柄; 26-变速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体前壳的常见基本功能是要确保提供的油进行时时的最准性，谈谈多缸发动机机衡量，也需要要确保各缸提供的油时时的一样性。起要确保使用的部件是滚珠下面到調整垫板上品面的长度H。当喷液压油泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆比地点有一定时，H越大，液压泵关上进油孔的时时尽早，提供的油进行时时也尽早。相反、，H越小，提供的油进行时时越网络延时。于是要会根据设计制作和校正给出好的滚珠体工做长度H，以要确保提供的油进行时时的最准性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-定位功能内六角螺丝; 5-回油道; 6-回油孔; 7-很油阀压簧片; 8-很油阀紧座;  9-很油阀; 10-很油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵压簧片; 16-压簧片座; 17-挺柱体:; 18-垫板; 19-滚轴

  相对 多缸机，各分泵的H值应之比。的调整水泥混凝土垫块在喷油阀量产时均已调好，不能不任意相互交换。水泥混凝土垫块是用高耐磨相关材料制得并举行热加工处理以提高了密度，故此选用中不会轻易刹车盘划痕。如长精力选用后刹车盘划痕较多，可换面选用。

  喷油阀泵体分前后俩部分，喷油阀上体用到使用注塞泵泵偶件及脸上出油阀偶件，私处用到使用气缸轴、滑动体和输软管连接管线管线阀等。泵体前侧东南部打有检视窗孔，方能审核和变动泵油情况。顶部有检视发动机油面的检视孔。喷油阀上体中含每条油道，与各注塞泵泵套筒很多的环型油槽互通。环型油槽则与注塞泵泵套筒上的进、回油孔互通。由输软管连接管线管线阀供来的低压低油采用进软管连接管连接管进行油道中。油道中的汽油密度机的压力由装在回软管连接管连接管内的回油阀把握，一规范要求保持着在5～10kPa范围内内。汽压机过低，在注塞泵泵下行速度时，汽油密度机不是十分迅速采用进油孔进行注塞泵泵顶部油腔。当油情况过少而使汽压机提升时，过多的的汽油密度机会顶开回油阀流到汽油密度机细滤器中。
